PCB?与PCBA?它们之间有什么差异是什么?


Pcb与pcba虽然只差一个字,但是两者之间有非常大的区别,从事电子行业的人可能理解两者之间的差异,但大部分人可能会将二者混为一谈,很多人都知道电路板,经常把pcb、pcba二者理解为同一种产品或者是同一种工艺?

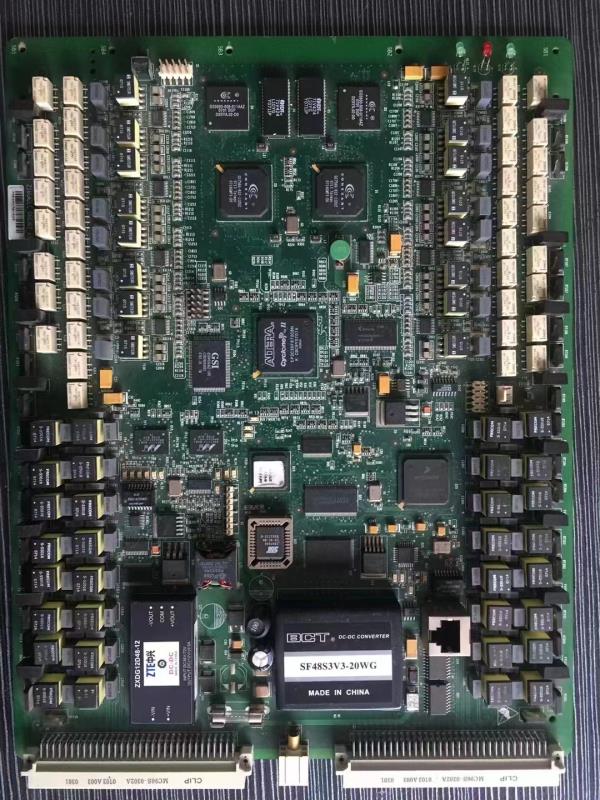

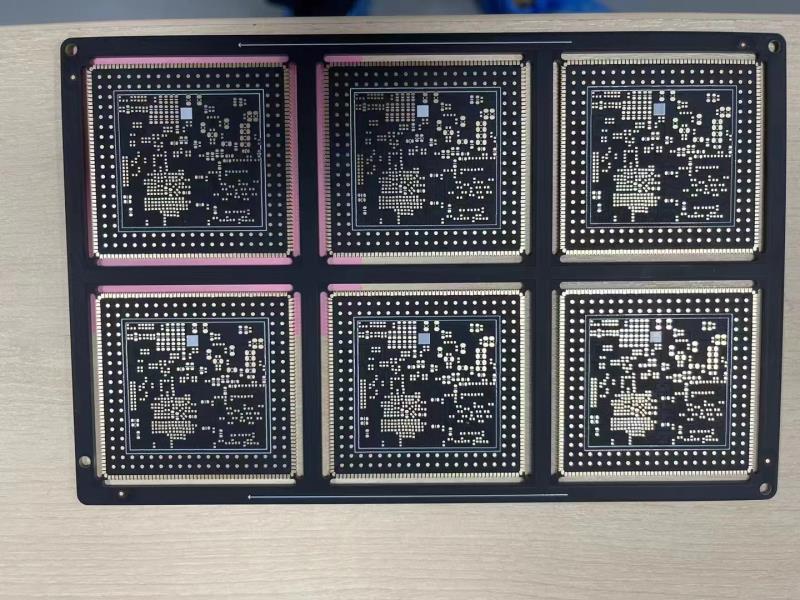

下图为pcba,上图为pcb(pcba上面贴装了各种电子元件,pcb只是一块光板)


什么是pcb?

PCB的英文全称为Printed Circuit Board,中文直接翻译就是印刷电路板,简称电路板,随着科技进步,印刷电路板的制造越来越精细,而且越来越复杂,但印刷的制程技术与作业则依然存在。


什么是PCBA?

PCB与PCBA的差异就在PCBA = PCB + Assembly,也就是没有组装电子元件的板子叫PCB,而已经组装完成电子元件的板子则称之为PCBA。中文我们一般称它为组装电路板。


电子元件是如何组装到PCB上面形成PCBA?

目前主流的PCBA组装为SMT(Surface Mount Technology,表面贴装技术)(延伸阅读:何为SMT?smt是做什么的,smt贴片是什么意思?),它会先在PCB上印刷锡膏,然后将电子元件贴装在PCB,然后经回流焊焊接,将元件透过锡膏焊接黏贴于PCB上,PCB上会有一些比较重或是需要承受外力插拔的电子元件(行业内成为异形件或大件),它们会被设计成通孔元件,就是插件(DIP),然后经波峰焊将元件焊接于PCB。(延伸阅读:回流焊和波峰焊的区别


PCBA基本上算是一个成品,有些工厂会生产PCBA出货,而PCB基本上只能算是一个元件,PCB是整片PCBA中的一个重要元件,它不能代表PCBA,因为PCB上面要再焊接上IC、电阻、电容 、电感、联接器等电子零件才能成为完成品,所以PCB只能算是一种元件。
